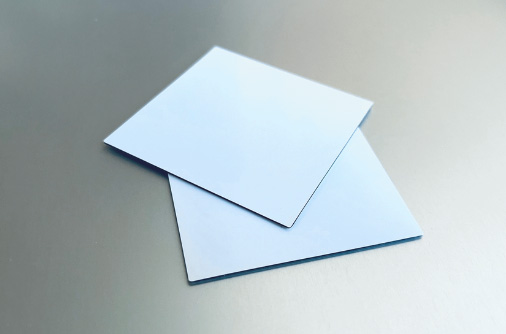

ミリ波吸収シート

指定の周波数(20-100GHz程度)に調整可能な電波吸収体であり、
広帯域にわたって高い吸収性を発揮します。

Introduction-紹介-

吸収シートデモ動画

Features- 特長 -

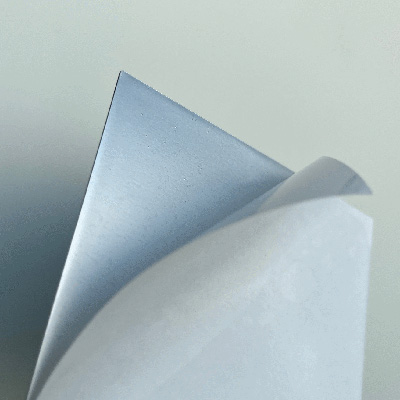

薄く、軽い

スパッタリング技術を活かして薄型を実現しました。
狭いスペースでも設置することができます。
従来のゴム製の吸収体に比べて軽く、両面テープで簡単に貼り付けられます。

耐久性

長期間高温及び低温環境に置いても吸収性能は劣化しません。
また、設置環境の温度変化による性能影響も抑えました。

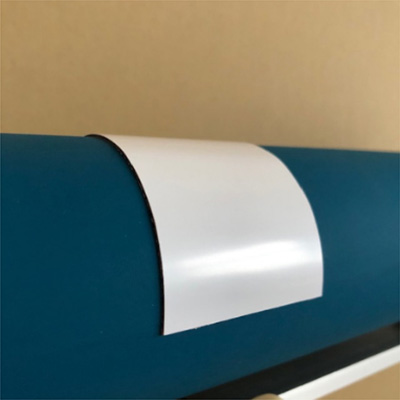

柔軟性

柔らかい素材で出来ているので局面にも貼り付け可能です。

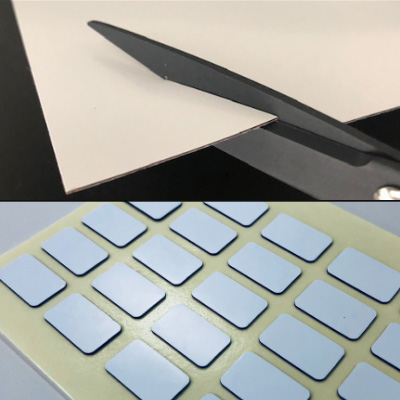

加工性

薄く柔らかいためハサミで簡単にカットできます。ご指定の図面での納入も可能です。

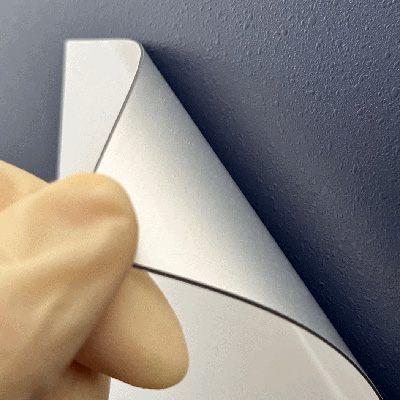

両面テープ付き

離型紙を剥がしてすぐに貼り付けられます。
使用環境に応じたカスタマイズも可能です。

Performance- 性能 -

性能グラフ

対応周波数:20~100GHz
吸収性能:≦-20dB*
厚み:0.8mm*

*76~81GHz向け、両面テープ含む

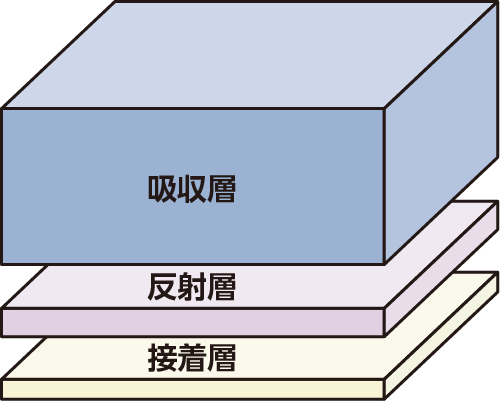

Structure- 構成 -

標準サイズ:300mm×300mm
ご要望のサイズがありましたらお問い合わせください。

用途

・ミリ波レーダーのフロアノイズ低減
・ミリ波通信のノイズ抑制

Lineup- ラインナップ -

周波数品番厚み*
24GHzZCF-SRA-02402.1mm
60GHzZCF-SRA-06001.0mm
79GHzZCF-SRA-07900.8mm
*両面テープ込み

両面テープなしでのご提供も可能です。
その他の性能及び詳細についてはお問い合わせください。
